作品名稱：工業機器人夾具設計與制作

指導老師：張冠華

制作團隊：機電一體化專業協會

作品介紹：

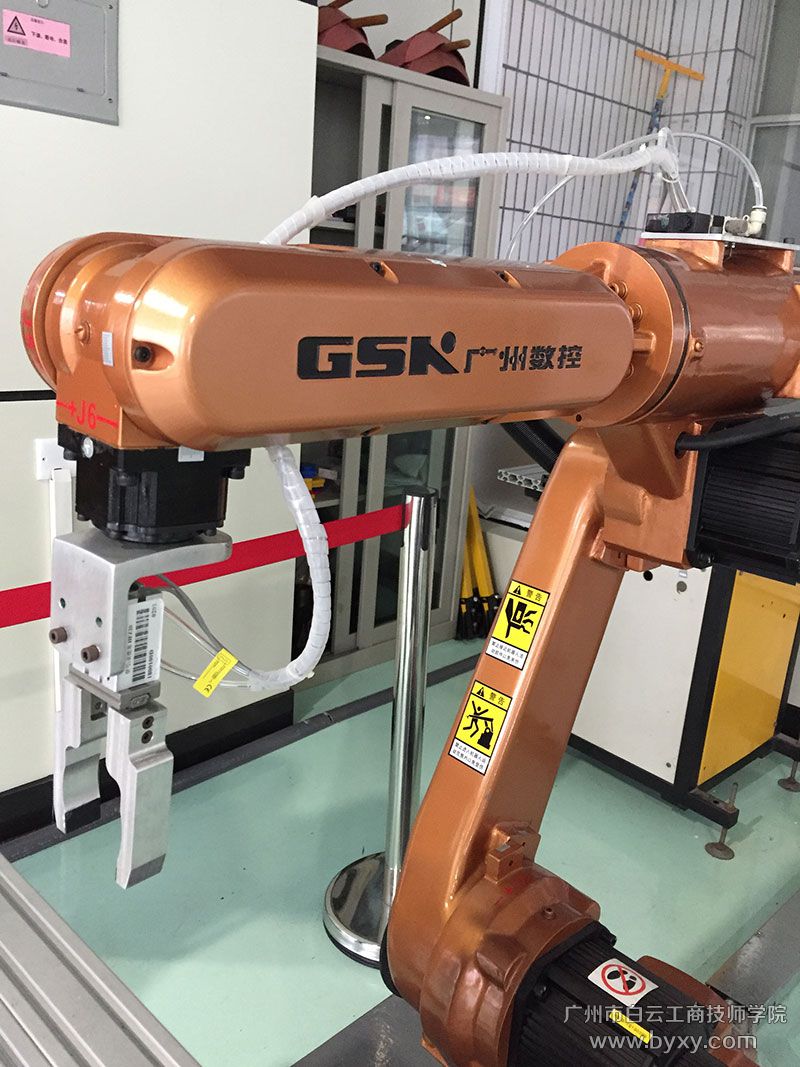

工業機器人夾具主要與機器人的配合形式出現在現代工業生產中，常見的用于機床上下料、工件碼垛、焊接等。本次協會對現有的四臺廣州數控RB08裸機設計制作了4套專業夾具，設計的夾具前端的平面部分能夾有棱型的物料，夾頭之后的圓弧部份可以夾圓柱形的工件，即可橫夾圓柱型物件，也可以豎夾方型物料，很大程度改善了工業機器人教學實施效果，完善現有實訓設備的實訓功能。在夾具的設計與制作過程中，協會成員運用了 SolidWorks機械設計、機加工、電氣安裝、工業機器人技術等多種技能，使學生對機器人及其控制系統有一個完整的理解，培養學生在機電方面分析與解決問題的能力，對機電一體化、工業機器人專業的學生具有極高的教學意義及教具應用價值。

機器人夾具特點：

1.選用鋁材作為安裝版與機器人法蘭盤連接，目的是因為鋁材不會生銹從而去腐蝕機器人法蘭盤。

2.選用鋁材作為安裝版與機器人法蘭盤連接，目的是因為鋁材不會生銹從而去腐蝕機器人法蘭盤。

3.選用亞德客20D雙作用的手指氣缸，該款氣缸抗腐蝕性強、氣孔密封性能好，具有磁性開關安裝槽，可檢測手指開度。

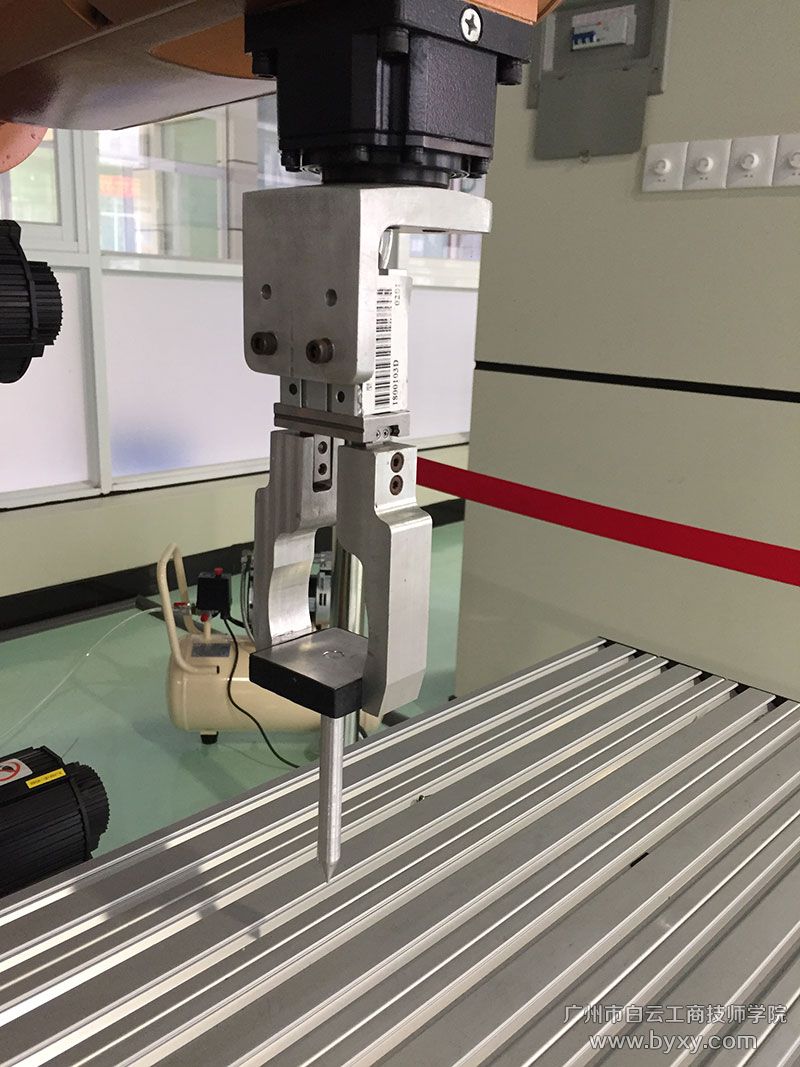

4.夾具手指設計，夾具前端的平面部分可夾取方形物件，夾具中間部分采用弧形設計以滿足夾取圓柱型物件。
